激光產生的原理和產生的過程
?
激光（受激輻射光）英文名Laser,即LightAmplificationbytheStimulatedEmissionofRadiation的縮寫。中文意思是受激輻射光放大，這已說明了激光的產生過程。我們就從物質的結構、光的輻射和吸收來了解這一過程。
激光產生原理
要了解激光，我們首先應先了解一下這樣幾個概念。
能級
物質是由原子組成，而原子又是由原子核及電子構成。電子圍繞著原子核運動。而電子在原子中的能量不是任意的。描述微觀世界的量子力學告訴我們，這些電子會處于一些固定的“能級”，不同的能級對應于不同的電子能量，離原子核越遠的軌道能量越高。此外，不同軌道可最多容納的電子數目也不同，例如最低的軌道（也是最近原子核的軌道）最多只可容納2個電子，較高的軌道上則可容納8個電子等等。
躍遷
電子可以通過吸收或釋放能量從一個能級躍遷到另一個能級。例如當電子吸收了一個光子時，它便可能從一個較低的能級躍遷至一個較高的能級。同樣地，一個位于高能級的電子也會通過發射一個光子而躍遷至較低的能級。在這些過程中，電子釋放或吸收的光子能量總是與這兩能級的能量差相等。由于光子能量決定了光的波長，因此，吸收或釋放的光具有固定的顏色。
基態和激發態
當原子內所有電子處于可能的最低能級時，整個原子的能量最低，我們稱原子處于基態。當一個或多個原子電子處于較高的能級時，我們稱原子處于激發態。
受激吸收
受激吸收就是處于低能態的原子吸收外界輻射而躍遷到高能態。
電子可通過吸收光子從低能級躍遷到高能級。
普通常見光源的發光（如電燈、火焰、太陽等的發光）都是由于物質在受到外來能量（如光能、電能、熱能等）作用時，原子中的電子吸收外來能量而從低能級躍遷到高能級，即原子被激發。激發的過程是一個“受激吸收”過程。
受激輻射
受激輻射是指處于高能級的電子在光子的“刺激”或者“感應”下，躍遷到低能級，并輻射出一個和入射光子同樣頻率的光子。受激輻射的最大特點是由受激輻射產生的光子與引起受激輻射的原來的光子具有完全相同的狀態。它們具有相同的頻率，相同的方向，完全無法區分出兩者的差異。這樣，通過一次受激輻射，一個光子變?yōu)閮蓚€(gè)相同的光子。這意味著光被加強了，或者說光被放大了。這正是產生激光的基本過程。
光子射入物質誘發電子從高能級躍遷到低能級，并釋放光子。入射光子與釋放的光子有相同的波長和相位，此波長對應于兩個能級的能量差。一個光子誘發一個原子發射一個光子，最后就變成兩個相同的光子。
自發輻射
是指高能級的電子在沒有外界作用下自發地遷移至低能級，并在躍遷時產生光（電磁波）輻射，輻射光子能量為hυ=E2-E1，即兩個能級之間的能量差。
這種輻射的特點是每一個電子的躍遷是自發的、獨立進行的，其過程全無外界的影響，彼此之間也沒有關系。因此它們發出的光子的狀態是各不相同的。這樣的光相干性差，方向散亂。
?
受激吸收和受激輻射之間的關系
那么到底原子吸收外來的光子后，是表現為受激吸收呢還是受激輻射呢
？
在一個原子體系中，總有些原子處于高能級，有些處于低能級。而自發輻射產生的光子既可以去刺激高能級的原子使它產生受激輻射，也可能被低能級的原子吸收而造成受激吸收。因此，在光和原子體系的相互作用中，自發輻射、受激輻射和受激吸收總是同時存在的。如果想獲得越來越強的光，也就是說產生越來越多的光子，就必須要使受激輻射產生的光子多于受激吸收所吸收的光子。怎樣才能做到這一點呢？我們知道，光子對于高低能級的光子是一視同仁的。在光子作用下，高能級原子產生受激輻射的機會和低能級的原子產生受激吸收的機會是相同的。這樣，是否能得到光的放大就取決于高、低能級的原子數量之比。若位于高能態的原子遠遠多于位于低能態的原子，我們就得到被高度放大的光。但是，在通常熱平衡的原子體系中，原子數目按能級的分布服從玻爾茲曼分布規律。因此，位于高能級的原子數總是少于低能級的原子數。在這種情況下，為了得到光的放大，必須到非熱平衡的體系中去尋找。
粒子數反轉
一個誘發光子不僅能引起受激輻射，而且它也能引起受激吸收，所以只有當處在高能級的原子數目比處在低能級的還多時，受激輻射才能超過受激吸收，而占優勢。由此可見，為使光源發射激光，而不是發出普通光的關鍵是發光原子處在高能級的數目比低能級上的多，這種情況，稱為粒子數反轉。但在熱平衡條件下，原子幾乎都處于最低能級（基態）。因此，如何從技術上實現粒子數反轉則是產生激光的必要條件。那么如何才能達到粒子數反轉狀態呢？這需要利用激活媒質。所謂激活媒質(也稱為放大媒質或放大介質），就是可以使某兩個能級間呈現粒子數反轉的物質。它可以是氣體，也可以是固體或液體。用二能級的系統來做激活媒質實現粒子數反轉是不可能的。要想獲得粒子數反轉，必須使用多能級系統。
?
波爾茲曼分布規律
在通常熱平衡條件下，處于高能級E2上的原子數密度N2，遠比處于低能級的原子數密度低，這是因?yàn)樘幱谀芗?jí)E的原子數密度N的大小時隨能級E的增加而指數減小，即N∝exp(-E/kT)，這就是著名的波耳茲曼分布規律。于是在上、下兩個能級上的原子數密度比為
N2/N1∝exp{-(E2-E1)/kT}
式中k為波耳茲曼常量，T為絕對溫度。因?yàn)镋2>E1，所以N2《N1。
例如，已知?dú)湓踊鶓B(tài)能量為E1＝－13.6eV，第一激發態能量為E2=-3.4eV，在20℃時，kT≈0.025eV，則
N2/N1∝exp（－400）≈0
可見，在20℃時，全部氫原子幾乎都處于基態，要使原子發光，必須外界提供能量使原子到達激發態，所以普通廣義的發光是包含了受激吸收和自發輻射兩個過程。一般說來，這種光源所輻射光的能量是不強的，加上向四面八方發射，更使能量分散了。
?
激光產生的過程

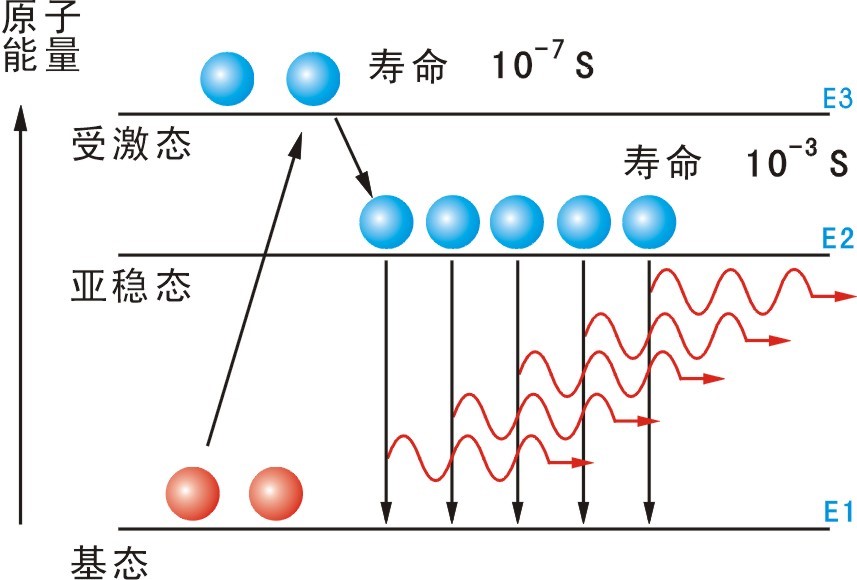

以紅寶石激光器為例，原子首先吸收外部注入的能量，躍遷至受激態（E3）。原子處于受激態的時間非常短，大約為10－7秒后，它便會落到一個稱為亞穩態（E2）的中間狀態。原子在亞穩態的時間很長，大約是10－3秒或更長的時間。原子長時間停留在亞穩態，導致在亞穩態的原子數目多于在基態的原子數目，此時的狀態稱就是粒子數反轉。其產生的結果就導致使通過受激輻射由亞穩回到基態（E1）的原子，比通過受激吸收由基態躍遷至亞穩態的原子為多，從而保證介質內的光子可以增多，從而形成激光。這就是典型的激光三能級系統。
?
?
當粒子受外界能量激勵從E1到E3，由于E3能級壽命短，很快轉移到E2上，因能級E2為亞穩態，在E2、E1間實現粒子數反轉分布。由于下能級E1為基態，通常總是積聚著大量的粒子，因此要實現粒子數反轉，必須將半數以上的基態粒子激發到E2上，所以，外界激勵就需要有相當強的能力。
而我們所用的YAG激光系統屬于四能級系統。如所示，能級E1為基態，E2、E3、E4為激發態。在外界激勵的條件下，基態E1上的粒子大量被激發到E4上，又迅速轉移到E3上，E3能級為亞穩態，壽命較長。而E2能級壽命很短，E2上的粒子又很快躍遷到基態E1，所以，四能級系統中，粒子數反轉是在E3與E2間實現。也就是說，能實現粒子數反轉的激光下能級是E2，不像三能級系統那樣，為基態E1。因?yàn)镋2不是基態，所以在室溫下，E2能級上的粒子數非常少。因而粒子數反轉在四能級系統比三能級系統容易實現。常見激光器中，除摻釹釔鋁石榴石（簡Nd3+:YAG）激光器外，氦氖激光器和二氧化碳激光器也都屬四能級系統激光器。需要指明，以上討論的三能級系統和四能級系統都是對激光器運轉過程中直接有關的能級而言，不是說某種物質只具有三個能級或四個能級。
?
